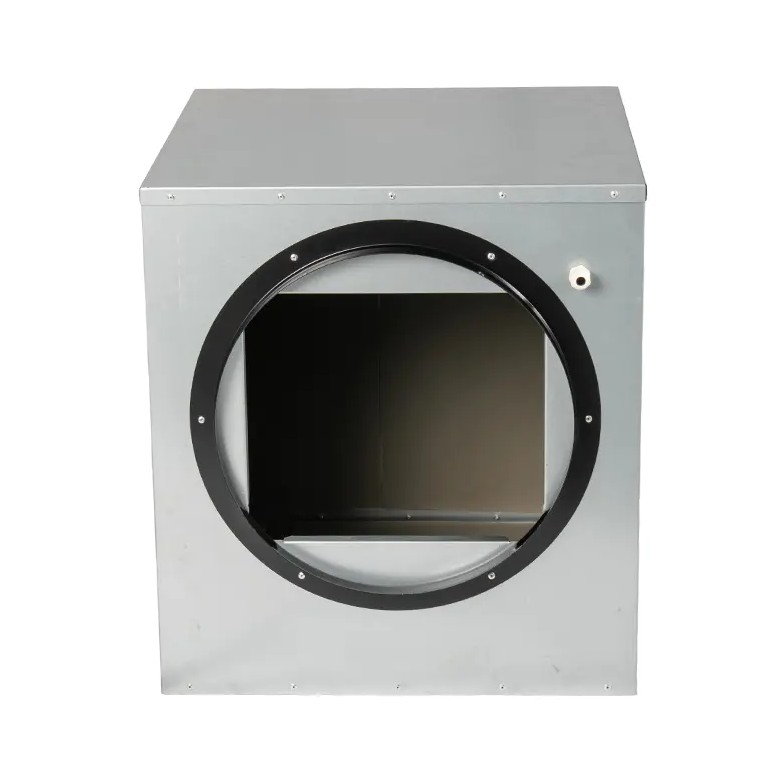

Ventilateurs centrifuges d'armoire industrielle se sont imposés comme des équipements de ventilation indispensables dans les bâtiments commerciaux, les installations industrielles et les systèmes CVC, grâce à leur structure compacte de type boîte, fonctionnement silencieux et efficacité énergétique supérieure à 85 % . Par rapport aux ventilateurs centrifuges à cadre ouvert traditionnels, la conception de l'armoire intègre la turbine, le moteur et les composants d'entraînement dans un boîtier fermé, réduisant ainsi le bruit de fonctionnement de 15-20 dB àut en empêchant la poussière de pénétrer dans les pièces critiques et en prolongeant la durée de vie en plus de 30% .
La demande du marché pour des équipements silencieux et à haut débit d'air continue de croître. Selon les statistiques de l'industrie, le marché mondial des équipements de ventilation industrielle a dépassé 42 milliards de dollars en 2025 , le segment des ventilateurs centrifuges d'armoire maintenant un taux de croissance annuel composé d'environ 6,8% . Poussés par des politiques d'économie d'énergie, les ventilateurs d'armoire équipés de moteurs CC sans balais EC (à commutation électronique) gagnent rapidement des parts de marché.
Comment les structures d'armoire résolvent trois problèmes majeurs des ventilateurs centrifuges traditionnels
Contrôle du bruit : combler le fossé entre la qualité industrielle et la qualité commerciale
Les ventilateurs centrifuges traditionnels produisent généralement des niveaux sonores de 75-90 dB en raison de leur conception à cadre ouvert, ce qui les rend inadaptés aux environnements sensibles au bruit tels que les bureaux, les hôpitaux et les écoles. Les ventilateurs centrifuges pour armoires industrielles permettent une réduction significative du bruit grâce aux caractéristiques de conception suivantes :
- Panneaux d'isolation acoustique internes ou coton insonorisant pour amortir le bruit du flux d'air à haute fréquence généré par la turbine
- Angles et nombres de pales de turbine optimisés pour minimiser les pertes de vortex et de turbulence
- Moteurs à faible bruit combinés à des bases amortissant les vibrations pour bloquer les chemins de transmission des vibrations
Grâce à une conception complète de réduction du bruit, les ventilateurs centrifuges d'armoire haut de gamme peuvent fonctionner dans 30-50 dB , répondant aux normes silencieuses des équipements de climatisation commerciaux.
Performance de protection : le boîtier fermé prolonge le cycle de vie des équipements
Dans les environnements industriels, la poussière, les brouillards d’huile et les gaz corrosifs sont les principales causes de panne des ventilateurs. Le boîtier entièrement fermé en acier galvanisé ou en alliage d'aluminium des ventilateurs d'armoire, combiné à la conception en maille filtrante, peut réduire la pénétration de poussière en plus de 80% . Les données opérationnelles réelles montrent que dans des conditions équivalentes, les ventilateurs d'armoire atteignent un temps moyen entre pannes (MTBF) de 50 000 heures , par rapport à 30 000 à 35 000 heures pour les ventilateurs traditionnels à cadre ouvert.
Flexibilité d'installation : la conception modulaire s'adapte aux espaces complexes
La structure de l'armoire prend en charge les méthodes d'installation suspendues au plafond, au sol et murales, avec des orientations d'entrée et de sortie réglables en fonction de la disposition des conduits. Le débit d'air standard du produit varie de 500 m³/h à 50 000 m³/h , avec une pression statique de 100 Pa à 2 000 Pa , répondant à toute la gamme des exigences, des petits espaces commerciaux aux grandes installations industrielles.
Paramètres de performance clés et guide de sélection
Lors de la sélection d'un ventilateur centrifuge pour armoire industrielle, quatre paramètres essentiels doivent être évalués de manière exhaustive : le débit d'air, la pression statique, le niveau sonore et l'efficacité énergétique. Le tableau suivant fournit des références de paramètres pour des scénarios d'application typiques :
| Scénario d'application | Débit d'air recommandé (m³/h) | Pression statique recommandée (Pa) | Limite de bruit (dB) | Type de moteur |
|---|---|---|---|---|
| Système d'air frais pour immeuble de bureaux | 1 000 - 5 000 | 200 - 500 | < 40 | CE CC sans balais |
| Purification des salles d'opération des hôpitaux | 3 000 - 10 000 | 500 - 800 | < 45 | CE CC sans balais |
| Climatisation centrale du centre commercial | 5 000 - 20 000 | 300 - 700 | < 55 | AC ou EC monophasé à entraînement direct |
| Ventilation d'évacuation des fumées des installations industrielles | 10 000 - 50 000 | 800 - 2 000 | < 75 | Moteur asynchrone triphasé |
| Ventilation du garage souterrain | 8 000 - 30 000 | 400 - 1 000 | < 65 | AC ou EC monophasé à entraînement direct |
Une remarque critique en matière de sélection : le débit d’air et la pression statique sont inversement liés. À mesure que la résistance des conduits du système augmente, le débit d’air de sortie réel diminue. Il est recommandé d'ajouter un 10-15% marge au débit d’air requis calculé pour tenir compte des augmentations de résistance causées par l’accumulation de poussière du filtre.
Évolution de la technologie des moteurs : le saut en matière d'efficacité énergétique de l'asynchrone au courant continu sans balais EC
Le moteur est l'élément central d'un ventilateur centrifuge d'armoire industrielle , déterminant directement l’efficacité énergétique et les coûts d’exploitation. Les technologies automobiles dominantes actuelles sur le marché peuvent être classées en trois générations :
Comparaison de l'efficacité énergétique sur trois générations de technologies de moteurs
- Moteur asynchrone triphasé traditionnel : Rendement environ 75-82% , structure simple, faible coût, mais la régulation de la vitesse nécessite un VFD externe, un encombrement plus important. Convient aux scénarios industriels où la sensibilité aux coûts est élevée et où un ajustement fréquent de la vitesse est inutile.
- Moteur AC monophasé à entraînement direct : Rendement environ 70-78% , peut être directement connecté à l'alimentation secteur, installation facile, couramment utilisé dans les équipements commerciaux de petite et moyenne taille. Cependant, la plage de régulation de vitesse est limitée et l’efficacité chute considérablement à basse vitesse.
- Moteur CC sans balais EC : Efficacité aussi élevée que 85-92% , avec commutation électronique intégrée et modules de contrôle de vitesse intelligents, maintenant un rendement élevé sur toute la longueur 0-100% plage de vitesse tout en réduisant le bruit en 20-30% . Bien que l’investissement initial soit plus élevé, la période de récupération des économies d’énergie ne dépasse généralement pas 2,5 ans .
En prenant un ventilateur centrifuge d'armoire d'une puissance nominale de 5,5 kW fonctionnement 6 000 heures par an à titre d'exemple, l'adoption d'un moteur EC au lieu d'un moteur asynchrone traditionnel peut permettre d'économiser 2 400-3 600 kWh annuellement. Sur la base des tarifs d'électricité industriels, les économies annuelles sur les coûts d'électricité s'élèvent à environ 250-380 USD . Pour les centres de données ou les salles blanches fonctionnant en continu, les avantages en matière d’économie d’énergie sont encore plus prononcés.
Éléments essentiels de la maintenance : stratégies clés pour prolonger la durée de vie des équipements
Les coûts de maintenance des ventilateurs centrifuges d'armoires industrielles représentent environ 15-20% du coût total du cycle de vie. Les stratégies de maintenance scientifique peuvent réduire considérablement les taux de défaillance et les pertes dues aux temps d’arrêt. Les recommandations suivantes sont basées sur les caractéristiques de fonctionnement des équipements :
Éléments et cycles de maintenance planifiés
- Inspection mensuelle : Nettoyer les filtres d'entrée et de sortie, vérifier l'intégrité du joint du boîtier, écouter les bruits de fonctionnement anormaux
- Entretien trimestriel : Inspecter la lubrification des roulements du moteur, serrer les boulons du boîtier et les raccords de conduits, mesurer la résistance d'isolation du moteur (doit dépasser 0,5 MΩ )
- Révision annuelle : Démonter et nettoyer la poussière de la turbine et du boîtier interne, remplacer les joints vieillis, calibrer la tension de la courroie (pour les modèles à entraînement par courroie), appliquer un traitement anticorrosion sur le boîtier métallique.
Indicateurs d’alerte précoce de panne commune
Le personnel de maintenance doit prêter une attention particulière aux signaux anormaux suivants :
- Le bruit de fonctionnement augmente soudainement de plus de 5 dB : Les causes possibles incluent une accumulation inégale de poussière sur la roue ou l'usure des roulements.
- La température de la surface du moteur dépasse 75°C : Indique une mauvaise dissipation thermique ou une charge anormale
- Le débit d’air diminue plus de 10% : Vérifier le niveau de colmatage du filtre ou l'état d'usure de la roue.
- L'amplitude des vibrations dépasse la norme : vieillissement du coussinet d'amortissement de la base ou défaillance de l'équilibre dynamique de la roue.
Pour les ventilateurs d'armoire intelligents équipés de moteurs EC, il est recommandé d'utiliser des interfaces de communication RS485 ou BACnet intégrées pour se connecter aux systèmes d'automatisation du bâtiment (BAS) pour la surveillance à distance et la maintenance prédictive, ce qui peut réduire les temps d'arrêt imprévus de plus de 40% .
Tendances du secteur : l'intelligence et la personnalisation, moteurs de la prochaine vague de croissance
Le ventilateur centrifuge d'armoire industrielle l’industrie est en train de passer de produits standardisés à des solutions intelligentes et personnalisées. Les tendances suivantes méritent l’attention des professionnels du secteur :
Intégration IoT et jumeaux numériques
Les ventilateurs d'armoire de nouvelle génération sont généralement équipés de réseaux de capteurs qui collectent des données sur les vibrations, la température, le courant et le débit d'air en temps réel. Grâce à l'informatique de pointe et à l'analyse cloud, la prédiction des pannes 7-14 jours à l'avance peut être réalisé. Certains grands fabricants ont commencé à proposer des services de mise en service à distance basés sur des jumeaux numériques, réduisant ainsi le temps d'installation et de débogage sur site en 50% .
La personnalisation non standard comme compétence de base
À mesure que la conception des espaces de construction devient de plus en plus complexe, les dimensions standard des produits ne correspondent souvent pas aux conditions du site. Les fabricants dotés de capacités de conception structurelle flexibles peuvent produire des unités personnalisées en fonction des dimensions d'espace, du débit d'air et des paramètres de pression statique fournis par le client. La part des commandes personnalisées dans le total des commandes de ventilateurs centrifuges pour armoires industrielles est passée de 12% en 2019 to 28% en 2025 , et devrait dépasser 40% d'ici 2030.
Améliorations matérielles et conception légère
Les boîtiers composites en alliage d'aluminium et en acier inoxydable remplacent l'acier galvanisé traditionnel, réduisant ainsi le poids total de l'unité de 20-25% tout en conservant la résistance structurelle, facilitant le levage et le transport. Pour les turbines, la technologie de moulage monobloc en alliage d'aluminium de qualité aérospatiale devient progressivement courante, améliorant l'efficacité aérodynamique en 5-8% par rapport aux roues soudées traditionnelles tout en éliminant les problèmes de déformation à long terme causés par les contraintes de soudage.
