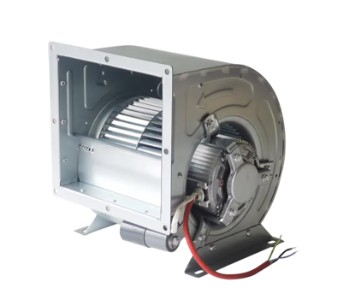

Un ventilateur centrifuge industriel à C.A. est un appareil de ventilation alimenté par courant alternatif (AC). Son principe de fonctionnement principal utilise la force centrifuge générée par la rotation de la turbine pour aspirer l'air axialement, le faire àurner de 90 degrés et l'évacuer radialement. Comparés aux ventilateurs axiaux, les ventilateurs centrifuges peuvent produire pression statique plus élevée (atteignant généralement 500 à 3 000 Pa), ce qui les rend particulièrement adaptés aux scénarios industriels qui nécessitent de surmonter la résistance des conduits, la résistance des filtres ou la distribution d'air sur de longues distances.
Basés sur la structure de la roue, les ventilateurs centrifuges industriels à courant alternatif sont principalement classés en trois types : lames incurvées vers l'avant , lames courbées vers l'arrière , et pales radiales . Les ventilateurs à pales incurvées vers l'arrière offrent le rendement le plus élevé (jusqu'à 85 % ou plus) avec un bruit réduit, ce qui les rend idéaux pour un fonctionnement continu de longue durée. Les ventilateurs à pales incurvées vers l'avant peuvent générer une pression plus élevée pour le même diamètre de roue mais avec une efficacité légèrement inférieure. Les ventilateurs à pales radiales excellent dans la gestion des gaz chargés de poussière et sont largement utilisés dans les systèmes de transport de matériaux et de tirage induit par les chaudières.
Principaux avantages pour les applications industrielles
Capacité de distribution d'air à haute pression
Dans les systèmes de ventilation industrielle, des facteurs tels que la longueur des conduits, le nombre de coudes et la résistance du filtre augmentent considérablement la résistance du système. Les ventilateurs axiaux ordinaires offrent généralement une pression statique comprise entre 50 et 200 Pa, ce qui est insuffisant pour les exigences complexes en matière de conduits. Cependant, les ventilateurs centrifuges industriels AC fournissent une pression statique allant de 500 à 3 000 Pa , certains modèles haute pression dépassant même 5 000 Pa , surmontant facilement les conduits à plusieurs sections, les filtres à haute efficacité et la résistance de l'échangeur de chaleur pour assurer un flux d'air adéquat à l'extrémité terminale.
Fonctionnement stable et fiable
Les ventilateurs centrifuges industriels AC sont entraînés par des moteurs à induction AC, ne nécessitant aucun circuit de commutation électronique complexe. Leur structure simple se traduit par de faibles taux d’échec. Dans des conditions de fonctionnement standard, les ventilateurs centrifuges industriels de haute qualité peuvent atteindre un temps moyen entre pannes (MTBF) de plus de 30 000 heures , avec certains modèles dotés d'enroulements et de roulements à billes entièrement en cuivre atteignant jusqu'à 50 000 heures. Cette haute fiabilité est essentielle pour les applications essentielles en continu telles que le refroidissement des centres de données et la ventilation des usines chimiques.
Couverture étendue de puissance et de spécifications
Les ventilateurs centrifuges industriels AC couvrent une plage de puissance extrêmement large, de Ventilateurs de refroidissement pour petits équipements de 50 W à grandes unités de ventilation industrielle dépassant 55 kW . La couverture du débit d'air s'étend de 100 m³/h à plus de 100 000 m³/h, avec des diamètres de roue allant de 100 mm à 2 000 mm, capables de répondre à pratiquement tous les besoins industriels, du refroidissement des équipements électroniques de précision à la ventilation des usines à grande échelle.
Critères de sélection et meilleures pratiques
Paramètres de sélection clés
Lors de la sélection d’un ventilateur centrifuge industriel AC, les paramètres fondamentaux suivants doivent être pris en compte de manière exhaustive :
- Débit d'air (Q) : Unité m³/h ou m³/s, calculée en fonction du volume de l'espace de ventilation et du taux de renouvellement d'air
- Pression totale ou pression statique (P) : Unité Pa, nécessitant le calcul de la résistance du conduit, de la résistance du filtre et de la perte de charge dynamique de sortie
- Puissance (N) : Unité kW, estimée à l'aide de la formule N = (Q × P) / (3600 × η × 1000), où η est l'efficacité du ventilateur
- Vitesse de rotation (n) : Régime unité, typiquement 1 450 tr/min (moteur 4 pôles) ou 2 900 tr/min (moteur 2 pôles)
- Niveau de bruit : Unité dB(A), les ventilateurs à pales incurvées vers l'arrière sont généralement 3 à 8 dB(A) plus silencieux que les ventilateurs à pales incurvées vers l'avant.
- Indice de protection (IP) : IP54 ou supérieur recommandé pour les environnements humides ou poussiéreux
Scénarios d'application et référence de sélection
| Scénario d'application | Plage de débit d'air recommandée | Plage de pression statique recommandée | Plage de puissance recommandée | Recommandation sur le type de lame |
|---|---|---|---|---|
| Refroidissement du centre de données | 2 000 à 8 000 m³/h | 800 à 1 500 Pa | 0,75 à 3 kW | Courbé vers l'arrière |
| Tirage d’air/air d’alimentation de chaudière industrielle | 5 000 à 50 000 m³/h | 1 500 à 4 000 Pa | 5,5 à 37 kW | Courbé vers l'arrière / Radiale |
| Systèmes CVC pour salles blanches | 1 000 à 15 000 m³/h | 1 200 à 2 500 Pa | 1,5 à 11 kW | Courbé vers l'arrière |
| Échappement de la cabine de pulvérisation | 3 000 à 20 000 m³/h | 600 à 1 200 Pa | 1,1 à 7,5 kW | Courbé vers l'avant |
| Transport de matériaux (poudre/granule) | 2 000 à 15 000 m³/h | 2 000 à 5 000 Pa | 3 à 22 kW | Radial |
| Armoire électrique/refroidissement des équipements | 100 à 800 m³/heure | 100 à 400 Pa | 0,05 à 0,37 kW | Courbé vers l'avant / Backward-curved |
Directives d'installation et de fonctionnement
Pour garantir un fonctionnement efficace et stable des ventilateurs centrifuges industriels AC, les points suivants doivent être observés lors de l'installation et de la maintenance de routine :
- Isolation des vibrations des fondations : Les ventilateurs d'une puissance supérieure à 3 kW doivent être équipés d'isolateurs ou de coussinets de vibrations, réduisant la transmission des vibrations de plus de 80 % afin d'éviter toute interférence avec les structures du bâtiment et les équipements de précision adjacents.
- Protection d'entrée : Installez un grillage de protection à l'entrée d'air avec un maillage ne dépassant pas 20 mm pour éviter l'ingestion de corps étrangers et les dommages à la turbine ; ajouter un filtre à efficacité primaire dans les environnements poussiéreux
- Connexion flexible : Utilisez des connexions flexibles en toile ou en silicone (de 150 à 300 mm de longueur) entre l'entrée/sortie du ventilateur et les conduits pour éviter la transmission directe des contraintes du conduit au boîtier du ventilateur.
- Entretien programmé : Inspectez la température des roulements et l’état de lubrification 2 000 heures de fonctionnement ; remplacer la graisse tous les 8 000 heures de fonctionnement ; nettoyer l'accumulation de poussière de la turbine chaque année : une accumulation de poussière dépassant 1 mm d'épaisseur peut réduire l'efficacité de 5 à 10 %
- Protection du moteur : Les moteurs dépassant 2,2 kW doivent être équipés de relais de surcharge thermique ou de protecteurs de moteur pour éviter tout grillage dû à un fonctionnement à rotor bloqué ou à perte de phase.
Facteurs critiques affectant les performances et la durée de vie
Conditions d'environnement d'exploitation
Pour chaque augmentation de 10 °C de la température ambiante, le taux de vieillissement de l’isolation des enroulements du moteur double environ. Lorsque la température ambiante dépasse 40°C , la puissance nominale du moteur doit être déclassée : 95 % à 45°C, 90 % à 50°C et 85 % à 55°C. Dans les environnements très humides (humidité relative > 85 %), des moteurs entièrement fermés avec réchauffeurs anti-condensation doivent être sélectionnés pour éviter la dégradation de l'isolation due à l'absorption d'humidité pendant l'arrêt.
Pour les environnements contenant des gaz corrosifs (tels que les ateliers de chimie ou les installations de galvanoplastie), les turbines et les boîtiers des ventilateurs doivent être fabriqués en Acier inoxydable 304 ou 316 , ou traité avec un revêtement anticorrosion en résine époxy. Les plaques d'acier galvanisées ordinaires dans des environnements acides peuvent voir leur durée de vie réduite à 30 à 50 % des conditions de fonctionnement normales.
Adaptation du système et optimisation des points de fonctionnement
L'efficacité réelle du fonctionnement du ventilateur dépend de la manière dont le point de fonctionnement correspond à la courbe de performance. Lorsque la résistance du système est sur-conçue, le point de fonctionnement réel se déplace vers des régions de débit plus élevé et de pression plus faible, ce qui entraîne une efficacité réduite et une augmentation du bruit. En ajustant la vitesse du ventilateur (contrôle de fréquence variable) ou les angles des aubes directrices d'entrée, le point de fonctionnement peut être ramené à la zone à haut rendement. Avec le contrôle de vitesse à fréquence variable, les ventilateurs peuvent maintenir l'efficacité au-dessus de 80 % entre 70 % et 100 % du débit d'air nominal , avec des économies d'énergie significatives : lorsque le débit d'air tombe à 80 %, la puissance à l'arbre tombe à 51,2 % de la puissance nominale (calculée par les lois d'affinité), ce qui permet d'économiser 30 à 40 % d'électricité par rapport au contrôle d'étranglement.
Équilibre de la turbine et contrôle des vibrations
Le déséquilibre de la turbine est la principale cause de vibrations excessives dans les ventilateurs centrifuges. Selon les normes ISO 1940, les turbines de ventilateurs industriels doivent atteindre qualité d'équilibre G6.3 ou G2.5 . Pour les diamètres de roue supérieurs à 400 mm, l'équilibrage dynamique sur site est particulièrement important : chaque augmentation de 10 g·mm/kg du balourd résiduel peut réduire la durée de vie du roulement d'environ 15 à 20 %. Pendant le fonctionnement normal, la vitesse de vibration effective au niveau des boîtiers de roulements de ventilateur doit être contrôlée en dessous de 4,5 mm/s (la note « bonne » selon les normes ISO 10816 ); un arrêt immédiat pour inspection est requis si elle dépasse 7,1 mm/s.
Stratégies d'amélioration de l'efficacité énergétique
Implémentation d'un variateur de fréquence
Dans les systèmes avec des demandes de débit d'air fluctuantes (tels que les systèmes de climatisation VAV ou les systèmes d'échappement de processus), équiper les ventilateurs centrifuges industriels à courant alternatif d'entraînements à fréquence variable (VFD) constitue la mesure d'économie d'énergie la plus efficace. Prendre un Ventilateur de 15 kW fonctionnant 6 000 heures par an à titre d'exemple : si la charge de fonctionnement moyenne réelle est de 70 % de la charge nominale, la consommation électrique annuelle avec le contrôle de vitesse VFD est d'environ 63 000 kWh , par rapport à 90 000 kWh avec fonctionnement à fréquence fixe et régulation du registre, économisant 27 000 kWh par an avec un taux d'économie d'énergie d'environ 30 %. La période de retour sur investissement est généralement comprise entre 1,5 et 2,5 ans.
Mise à niveau du moteur à haut rendement
Mise à niveau des anciens moteurs à efficacité IE1 ou IE2 vers IE3 (Efficacité Premium) ou IE4 (Efficacité Super Premium) les moteurs peuvent réduire davantage la consommation d’énergie. Pour un moteur 4 pôles de 11 kW à titre d'exemple : le rendement IE2 est d'environ 91 %, IE3 d'environ 93 % et IE4 d'environ 94 %. La mise à niveau de IE2 vers IE3 permet d'économiser environ 1 320 kWh annuellement à 6 000 heures de fonctionnement ; la mise à niveau de IE3 vers IE4 permet d'économiser 660 kWh . Bien que les moteurs à haut rendement augmentent les coûts d’achat de 15 à 30 %, le coût total du cycle de vie est considérablement réduit.
Optimisation de la résistance du système
Pour chaque augmentation de 100 Pa de la résistance du système de conduits, la puissance de l’arbre du ventilateur augmente d’environ 5 à 8 %. Les mesures suivantes peuvent réduire efficacement la résistance du système :
- Minimiser les coudes et les réducteurs inutiles ; chaque virage à 90° ajoute environ 50-150 Pa de résistance
- Sélectionnez des filtres à faible résistance et remplacez régulièrement les médias filtrants obstrués ; une résistance de filtre obstruée peut augmenter 100 à 200 Pa à 500 à 800 Pa
- Concevoir correctement les sections transversales des conduits, en contrôlant la vitesse de l'air dans le 8 à 12 m/s portée ; une vitesse de l'air trop élevée augmente considérablement la perte de pression dynamique
- Nettoyer régulièrement l’accumulation de poussière dans les conduits ; pour chaque augmentation de 1 mm de l'accumulation de poussière, la résistance du conduit augmente d'environ 3 % à 5 %
Tendances de développement futures
Avec les progrès de l'Industrie 4.0 et de la fabrication intelligente, ventilateur centrifuge industriel à C.A.s évoluent vers l’intelligence, la haute efficacité et la modularité. Ventilateurs intelligents intégrés à Capteurs IoT peut surveiller les vibrations, la température, le courant et d'autres paramètres en temps réel, en utilisant l'informatique de pointe pour prédire la durée de vie des roulements et les conditions d'usure de la roue. Cela permet de passer de la « maintenance planifiée » à la « maintenance prédictive », censée réduire les temps d'arrêt imprévus de 40 % à 60 % .
En termes d'efficacité énergétique, les ventilateurs centrifuges industriels de nouvelle génération adoptant moteurs à réluctance synchrone assistés par aimants permanents (PMaSynRM) peut atteindre une efficacité au-delà du niveau IE5, améliorant de 3 à 5 % par rapport aux moteurs à induction traditionnels. Pendant ce temps, les turbines et volutes biomimétiques optimisées grâce à la conception CFD (dynamique des fluides computationnelle) peuvent augmenter le débit d'air de 8 % à 12 % sans augmenter la consommation d'énergie, tout en réduisant le bruit en 3 à 5 dB(A) .
La conception modulaire rend l'installation, la maintenance et la mise à niveau des ventilateurs plus pratiques. Les modules de moteur standardisés, les modules de turbine et les modules de contrôleur peuvent être rapidement combinés, réduisant ainsi le temps de remplacement de la turbine ou du moteur sur site par rapport au temps traditionnel. 4 à 6 heures à moins d'une heure , minimisant considérablement l'impact de la maintenance sur la production.
