Que signifie EC sur un ventilateur ?

EC sur un ventilateur signifie Commuté électroniquement . Un ventilateur EC utilise un moteur à courant continu sans balais avec une carte de commande électronique intégrée au lieu des balais et des enroulements mécaniques que l'on trouve dans un moteur à courant alternatif standard. Ce simple changement permet au ventilateur d'atteindre un rendement moteur plus élevé, de fonctionner à des vitesses contrôlées avec précision et de fonctionner avec sensiblement moins de bruit qu'une unité traditionnelle à courant alternatif.

Ce que l'EC change réellement à l'intérieur du moteur

Un moteur de ventilateur à courant alternatif classique s'appuie sur la fréquence fixe du réseau électrique pour régler sa vitesse, et il perd de l'énergie par commutation mécanique et glissement. Un moteur EC remplace ce mécanisme par une carte d'entraînement numérique qui commute le courant électroniquement, de sorte que le rotor soit entraîné directement et en douceur sur toute sa plage de vitesse. C'est pourquoi les ventilateurs centrifuges EC peuvent être associés à des signaux de commande 0-10 V, PWM ou RS485 et ajuster la sortie à la volée, plutôt que de fonctionner à une vitesse fixe.

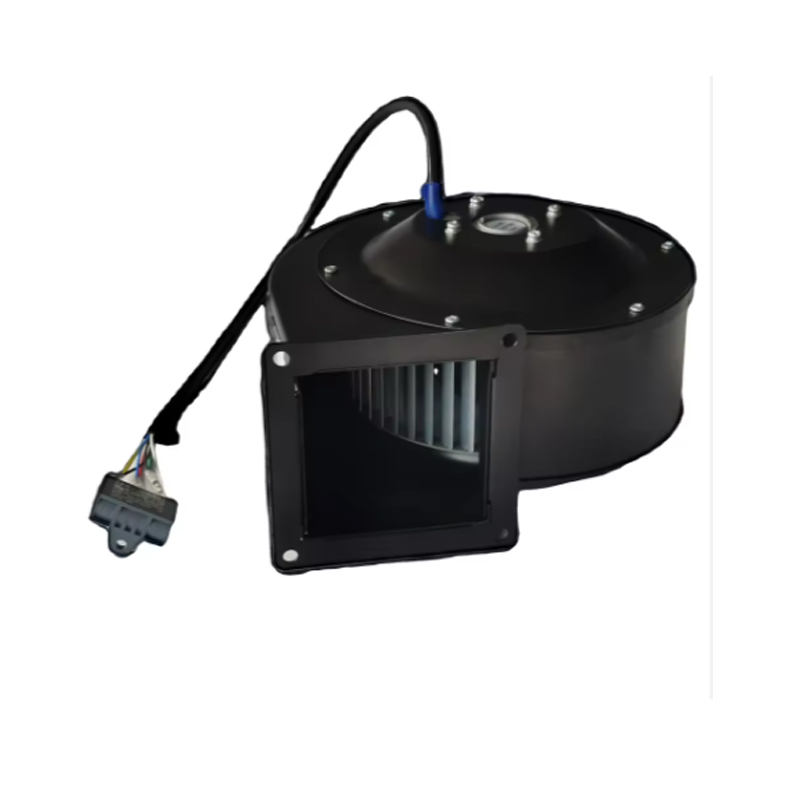

Dans un ventilateur centrifuge, cet entraînement électronique fonctionne avec une roue incurvée vers l'arrière ou inclinée vers l'arrière à l'intérieur d'un boîtier en volute. La turbine comprime et dirige le flux d'air, tandis que la volute convertit cet air en mouvement rapide en pression statique utilisable. Étant donné que le moteur lui-même est plus réactif, l'ensemble peut maintenir des objectifs de débit d'air et de pression plus serrés, même lorsque les conditions des conduits changent.

Principales parties structurelles d'un ventilateur centrifuge EC

Un ventilateur centrifuge EC n’est pas simplement un moteur boulonné sur une roue de ventilateur. Il s'agit d'un assemblage modulaire composé de plusieurs pièces qui affectent chacune les performances, et les connaître permet de comparer les fiches techniques ou de dépanner une unité sur site.

Efficacité énergétique : la principale raison pour laquelle les ventilateurs EC existent

Les lettres EC sont le plus souvent évoquées en raison des économies d'énergie, et les chiffres expliquent pourquoi. Un moteur EC sans balais atteint généralement un rendement de 80 à 90 pour cent, contre un plafond d'environ 75 pour cent pour un moteur à induction triphasé standard. Le contrôle numérique de la vitesse ajoute un gain supplémentaire car le ventilateur ne consomme que la puissance dont la charge a réellement besoin.

• Rendement du moteur : 80 à 90 % pour les moteurs EC contre jusqu'à 75 % pour les moteurs à induction AC standard
• Gain d'efficacité à charge partielle : jusqu'à 30 % d'amélioration lorsque le ventilateur tourne en dessous de sa pleine vitesse
• Pertes de commutation : réduites grâce aux dispositifs d'alimentation haute fréquence tels que les MOSFET SiC dans la carte de commande
• Pertes d'installation : réduites grâce aux supports plug-and-play qui réduisent la résistance du conduit et les erreurs de montage

Étant donné que la plupart des charges de CVC et de réfrigération passent la majorité de leurs heures de fonctionnement en dessous de la puissance maximale, cet avantage de charge partielle est souvent celui où un ventilateur EC économise le plus d'électricité sur un an, et pas seulement à pleine vitesse.

Modèles de ventilateurs centrifuges EC en vedette

Vous trouverez ci-dessous un aperçu de la série de ventilateurs centrifuges EC de production, conçus pour répondre aux exigences de débit d'air, de pression et de contrôle, allant de l'air d'alimentation basse pression au service haute pression à double aspiration.

10-10 SYZ Grand débit d'air radial 7-5 SYZ Soufflage basse pression SYZ7-7 Contrôle de vitesse 0-10 V SYZ8-7 Double aspiration avec boîte de vitesses 9-9 SYZ CVC à vitesse variable

Performances sonores par rapport aux ventilateurs AC

Puisqu’il n’y a pas de contact mécanique des balais, un moteur EC supprime l’une des principales sources de bruit présentes dans les moteurs à courant alternatif. Combiné au traitement acoustique dans la volute et le conduit de sortie, cela amène le bruit de fonctionnement mesuré pour de nombreux ventilateurs centrifuges EC en dessous de 70 dB, avec des modèles optimisés atteignant aussi bas que 55 dB(A) au même débit d'air qu'un ventilateur AC comparable aurait besoin d'une vitesse plus élevée et d'un bruit plus élevé pour atteindre.

• L'entraînement sans balais élimine le bruit de commutation à la source
• Les coussinets insonorisants à l'intérieur de la volute réduisent le bruit d'impact du flux d'air
• Les supports amortisseurs de vibrations suppriment le bruit structurel transmis à travers le cadre de montage
• Vitesse nominale inférieure pour le même débit d'air, puisque les moteurs EC atteignent la puissance cible plus efficacement

Ce profil sonore est l'une des principales raisons pour lesquelles les ventilateurs centrifuges EC sont spécifiés dans les hôpitaux, les laboratoires et les systèmes CVC des hôtels, où quelques décibels de différence sont perceptibles pour les occupants.

Applications typiques des ventilateurs centrifuges EC

La combinaison d'un contrôle précis, d'une pression statique élevée et d'un fonctionnement silencieux est la raison pour laquelle les ventilateurs centrifuges EC apparaissent dans un ensemble assez spécifique de types d'équipement plutôt que dans un refroidissement à usage général.

• Unités de climatisation à volume d'air variable (VAV)
• Unités de climatisation gainables et systèmes HVACR
• Systèmes de traitement de l'air frais
• Équipements de purification de l’air et unités de filtrage de ventilateurs pour salles blanches (FFU)
• Refroidissement des centres de données et des armoires de serveurs
• Équipement de réfrigération nécessitant un flux d'air directionnel stable

Spécifications clés à vérifier avant d’acheter

Les fiches techniques des ventilateurs centrifuges EC répertorient un ensemble similaire de paramètres, et les comparer côte à côte est le moyen le plus rapide de dimensionner correctement un ventilateur pour un système de conduits donné.

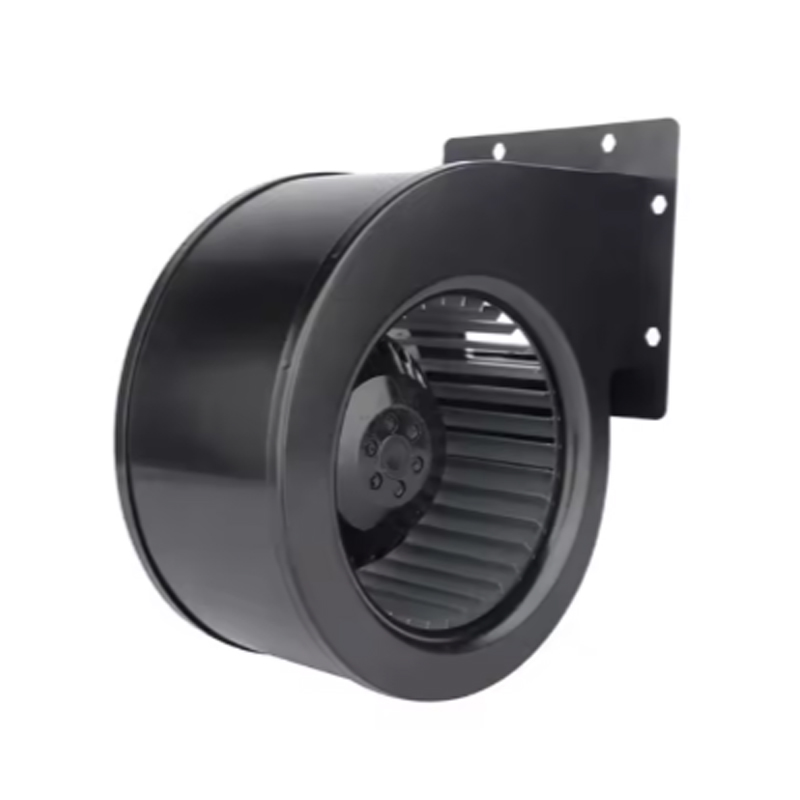

Ventilateur EC vs ventilateur AC : comparaison rapide

Bases de maintenance et de diagnostic des pannes

Étant donné que les moteurs EC utilisent une technologie sans balais et des roulements sans entretien, l'entretien quotidien est plus léger que celui d'une unité AC. Les contrôles de routine couvrent généralement trois éléments : la propreté de la turbine, la lubrification des roulements, le cas échéant, et les alarmes intégrées de surcharge, de surintensité et de décrochage du moteur. Lorsqu'un défaut se produit, l'interface RS485 ou le retour de signal intégré peuvent être lus pour identifier la cause sans ouvrir le boîtier, ce qui réduit considérablement le temps de diagnostic par rapport à un ventilateur AC purement mécanique.

Foire aux questions

Quels systèmes utilisent couramment des ventilateurs centrifuges EC ?
Les unités à volume d'air variable, les systèmes de climatisation canalisés, les systèmes d'air frais, les FFU pour salles blanches et le refroidissement des centres de données spécifient tous généralement des ventilateurs centrifuges EC pour leur précision et leur efficacité de contrôle.

Un ventilateur EC est-il toujours plus silencieux qu'un ventilateur AC ?
Dans la plupart des cas de débit d'air comparable, oui, car le moteur sans balais supprime le bruit de commutation et le ventilateur peut atteindre le débit d'air cible à une vitesse de fonctionnement inférieure.

Les ventilateurs EC coûtent-ils plus cher que les ventilateurs AC ?
Les ventilateurs EC ont généralement un prix d'achat plus élevé en raison de la carte de commande électronique, mais le gain d'efficacité, en particulier à charge partielle, est généralement ce qui compense ce coût sur la durée de vie de l'équipement.
